冷卻塔噪聲評價指標冷卻塔噪聲控制現狀

如果一個企業按照GB/T7190.1-1997和GB/T7190.2-1997的最高限值生產冷卻塔，所有產品都不會滿足國家標準GB3096-2008《二類以下區域夜間噪聲要求≤45~50dB(A)》。只有少數小噸位超低噪聲型號的冷卻塔能夠滿足少數地區夜間噪聲標準。目前冷卻塔的降噪措施效果不佳。例如，聲屏障對低頻波的衍射無能為力，隔音罩會阻礙氣流，導致熱量和水分交換不良，對寬帶噪聲的吸聲效果較差。這使得冷卻塔的噪聲控制越來越受到重視。因此，冷卻塔周圍居民和政府環保部門要求冷卻塔使用者按照國家環境噪聲標準GB3096-2008控制冷卻塔產生的噪聲污染。

冷卻塔噪聲源冷卻塔噪聲源主要由以下4部分組成：

1）風機進、排氣噪聲；

2）噴水噪聲；

3）風機減速機及電機噪音；

4）冷卻塔水泵、管道和閥門噪聲。

聲源屬性：噪聲源為落水區下方巨大的圓形水面，是落水區冷卻落水大面積連續液體沖擊產生的穩態水噪聲。池水上的塔；它是機械噪聲、空氣動力噪聲和電磁噪聲之外的一種特殊噪聲。

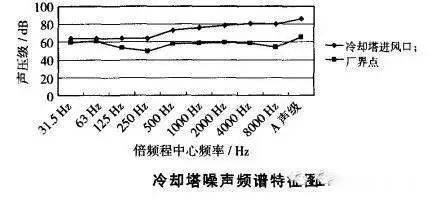

聲源特性聲源電平：約80dB(A)。頻譜：音頻分布呈以高頻（1000-16000Hz）和中頻（500-1000Hz）成分為主的峰形曲線；峰值在4000Hz左右。聲速：c=340m/s。波長：λ=c/f； 1.36m（250Hz）～0.02m（1000Hz），主要為0.085m（4000Hz）。最重要的兩個噪聲源是風扇噪聲：聲音波長大，穿透能力強，聲音衰減不明顯，難以控制。

空氣在冷卻塔頂部導管內產生紊流和摩擦引起的壓力擾動，產生噪聲。同時，葉片和空氣之間的相互作用產生振動，向外輻射噪音。風扇的空氣動力噪聲是主要聲源。兩個主要噪聲源是落水噪聲：以高頻為主，比較容易控制。來自冷卻塔的循環水通過填料層自由落體至水箱，產生沖擊噪聲。強度與落水速度的平方成正比。測量結果表明，落水A聲級噪聲達到70dB，是冷卻塔內需要控制的噪聲源之一。

聲源特性聲源聲級

風機低頻噪聲控制：

消聲器的選擇非常重要。一般情況下，消聲器對中低頻噪聲影響不明顯。抗性消聲器控制效果好，但頻率選擇性很強。因此，一般選用阻抗復合消聲器。阻抗復合消聲器是指將吸聲與聲反射適當結合起來的消聲器。它兼有電阻式消聲器消除中高頻噪聲和電阻式消聲器消除低頻、中頻噪聲的特性，并具有寬帶消聲效果。

落水引起的高頻噪聲的控制：

控制比較容易，但要注意隔音管理，避免影響散熱性能。消聲器和消聲百葉雖然可以顯著降低噪聲，但必須合理設計，設計時要綜合考慮散熱性能和動力性能。如果結構不合理，就達不到降噪的目的。如果流阻過大，會影響冷卻塔的運行，降低制冷量。不良的電源性能設計也會增加阻力，甚至產生混響噪聲，因此處理過程中必須綜合考慮。

幾種常見的冷卻塔降噪方法：消聲導流板法（消聲彎頭）：

消聲導流板方法及特點在冷卻塔進風口安裝消聲導流板，通過消聲器的消聲效果消聲器是用來減少冷卻塔噪聲對外界的影響，又稱消聲器法。理論和實驗表明其降噪能力可達35dB(A)甚至更高；當降噪能力為15-2OdB(A)時，相當于一個聲屏障的成本，當降噪能力在20dB(A)以上時，是唯一有效的可選方案；結構緊湊，不占用建筑物額外空間，基本無需維護。

消聲導流板法（消聲彎頭）：

隔音屏障一般設計為距冷卻塔進風口的距離大于冷卻塔進風口的高度，且屏障高度相等障礙物到進氣口的距離。降噪效果一般為10-15dB(A)。理論上，降噪量可達到2OdB(A)左右。然而，存在聲波衍射問題。聲影區域內降噪量較好，衍射區域和聲音明亮。該區域降噪效果較差，實際工程中很難將影響區域噪聲降低20dB(A)；對通風影響小，維護比較簡單；建造聲屏障的技術要求不高，但結構要求相當高，投資成本隨著高度的增加呈指數級增長；

%20聲屏障方法及特點：

聲音聲屏障%20聲屏障的結構可分為地上和地下兩部分。%20，地上部分為約20厘米厚的巨型連續板立面（含斜撐）屏蔽聲波，頂部為扇形吸聲體或倒檐；地下部分為承重、抗傾覆（風荷載）基礎。聲屏障的降噪效果。聲波遇到屏障時的衍射現象會削弱聲屏障的隔音效果。繞射能力與聲波的頻率有關，因此聲屏障的降噪效果與聲波的頻率即波長密切相關。大的。聲屏障對波長短、難衍射的高頻波有非常顯著的屏蔽作用，并能在屏障后面形成較長的聲影區；而對波長強、衍射能力強的低頻波的屏蔽作用則十分有限。當然，通過提高屏障也可以減弱衍射聲波對受聲點的影響。%20

由于聲屏障對高頻聲波有明顯有效的屏蔽作用，而冷卻塔水噪聲的頻譜又以中高頻成分為主，因此使用聲屏障可以實現有一定的降噪效果。聲屏障的降噪效果在聲影區靠近屏障的局部區域最好，可達25分貝。聲影區以外的降噪水平因中頻衍射聲波的到來而有所反彈，但對于高頻波來說，衰減一般可達到10-15dB。%20

但是，由于冷卻塔水噪聲中仍含有中頻成分，其降噪效果會受到影響。對于建筑物外的受聲點，為了達到滿意的降噪效果，應在不影響進風的情況下，通過增加屏障高度來調整屏障高度。安裝隔音屏障時，主要注意的是隔音屏障與冷卻塔百葉進風口的距離為1m左右，以保證冷卻塔通風進風口不被堵塞，以便冷卻塔降溫效果比較好。%20

為防止噪聲繞射影響消聲板的聲學效果，可在消聲板附近安裝一定長度的聲屏障，以輔助降噪。落水消聲方法及特點：即在冷卻塔底部水面上方安裝落水消能降噪材料，從源頭減少噪聲源。降噪效果一般為6-10dB(A)；初期投資小，對通風散熱無影響；缺點是降噪量小，部件容易損壞，維護工作量大，需要持續投資，還可能造成冷凝管道堵塞的問題。%20“落水消能降噪器”主體形式為六邊形蜂窩斜管，層高18cm。它由四個功能段組成：垂直引入段、靜音擦拭段、粘性減速段、疏散溢出段。%20。%20

彈簧減震器選擇方法： 1、彈簧減震器載荷范圍：

選擇設備工作重量M*130%/減震器安裝數量N=彈簧減震器載荷范圍；例：風機運行重量為：5噸；單風扇需安裝4個彈簧減震器；單個彈簧減震器的負載是多少？根據公式：5000公斤*130%/4=1625公斤。根據彈簧減震器的參數，通過彈簧減震器規格可以找到適合該冷卻塔的彈簧減震器規格。

2.設備上安裝的彈簧減震器數量的確定：

如果設備制造商提供了該數據，則具體方法應按照制造商的規定；一般情況下，減震器的安裝間隔不應超過2M，按下式計算需安裝的彈簧減震器數量?？紤]到設備的穩定性，每個冷卻塔的減震器設計為4個。

3．彈簧減震器類型的選擇：

大多數情況下，彈簧減震器的作用和作用是相同的。不同類型減震器的區別在于其形狀不同。有限彈簧減震器簡介如下：有限彈簧減震器的結構特點是裝有限制減震器高度的裝置。這一特點有利于應用在機器運行重量變化較大的設備中，防止減震器安裝后，機器高度發生明顯變化，造成設備部分結構的損壞。例如：冷卻水塔、水冷機組等大型設備。
